一、圓振動篩介紹以及用途





1、介紹

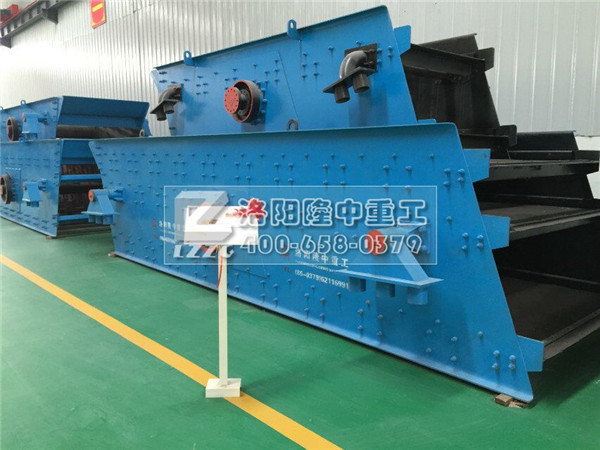

圓振動篩是一種做圓形振動、多層數、效率gao新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率gao、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分ji。

2、用途

圓振動篩應用范圍很廣，常用于這些行業如化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、gao嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。公害處理：廢油、廢水、染整廢水、助劑、活性碳。



二、圓振動篩主要規格參數



型號	篩面層數	篩網面積 （mm)	篩孔尺寸 （mm)	較大進料尺 （mm)	處理能力 （t/h)	振動頻率 (Hz)	雙振幅 (mm)	電力功率 (kw)	重量	外形尺寸
YA1230	1	3.6	3-50	200	7.5-70	800-970	8	5.5	1.75	3073x2030x1611
2YA1230	2	3.6	3-50	200	7.5-70	800-970	8	5.5	2.34	3122x2050x2247
3YA1230	3	3.6	3-50	200	7.5-70	800-970	8	7.5	3.05	3122x2050x2700
2YA1548	2	7.2	5-50	400	50-208	970	8	15	5.33	4400x2610x2857
3Y1548	3	7.2	5-50	400	50-250	970	8	15	6.07	5650x2528x3400
3YA1848	3	8.64	5-80	400	50-300	970	8	18.5	6.93	5027x3100x3500
3YA1860	3	10.8	5-50	400	50-350	970	8	22	7.7	6200x2240x1650
2YA2160	2	12.6	5-100	400	100-500	730		30	10.2	6374x3821x3707
2YA2460	2	14.4	5-150	400	150-700	730		37	12.35	6374x4121x3707



三、可靠性及使用壽命要求



我方對所制造產品的質量及可靠性負責，設備質保期為一年。



四、技術標準



按*家有關現行標準規范規程進行設計、制造、檢驗及驗收，并提供檢驗部門的合格證書
《產品檢驗通用技術條件》          JB/T5000.1-2007

《火焰切割件通用技術條件》        JB/T5000.2-2007

《焊接件通用技術條件》            JB/T5000.3-2007
《鍛件通用技術條件》              JB/T5000.8-2007

《切削加工件通用技術條件》        JB/T5000.9-2007

《裝配件通用技術條件》            JB/T5000.10-2007

《涂裝通用技術條件》              JB/T5000.12-2007

《包裝通用技術條件》              JB/T5000.13-2007

《鍛件無損探傷通用技術條件》      JB/T5000.15-1998

《碳素結構鋼 》                   GB/T700-2006

《工業企業噪音控制設計規范》      GBJ87-85



五、設備安裝運行



（一）、振動篩的安裝
1、振動篩設備在安裝前，*先按照裝箱單檢查零部件是否齊全和損壞，其中振動器自出廠日起，若過六個月時，需要重新拆洗和組裝，并換上清潔的潤滑油。
2、按照安裝圖進行設備安裝，其中支承底架需要水平安裝在基礎上，基礎應有足夠的剛度和強度，以支承振動篩的全部動負荷和靜負荷。
3、篩箱四角有吊耳，支承底架四角有起吊孔，按圖要求進行吊運，不可直接掛在振動器上吊運整個篩子。 4、確保篩箱與料斗、料槽（溜槽）等一類非運動件之間應保持較小75mm的間隙。5、減振彈簧按自由gao度進行選配，分別使前端或者后端的左右兩側彈簧自由gao度盡量相等，誤差不過5mm。篩箱安裝后，篩面左右保持水平，否則，可在彈簧座與支承件間墊薄鐵片。
（二）、振動篩的調整與試運轉
1、彈簧需要處于垂直狀態，彈簧上支座與彈簧接觸面需要成水平狀態，調整好后用螺栓把彈簧上支座固定在篩箱耳軸上，然后點焊成一體。
2、振動篩驅動方向定位，站在給料端，面對物料流動方向觀察電機位置，得到左向或右向驅動。 3、確保V帶張力有充分的調整量，確保兩個膠帶輪對應的溝槽，在各自平面內一一對應。
4、安裝調整結束后，應進行不少于2小時的空載試運轉，要求運轉平穩，無異常噪聲，振幅和運動軌跡符合要求，軸承較gao溫度不過75℃。
5、空載試運轉合格后，可投入負載試運轉，負載試車時間可按工藝試車要求進行。
6、試車前需要用手（或其他方法）轉動激振器。轉動應靈活，無卡阻現象時，方可正式開動機器。

六.、質量保證

1、設備技術要求總則：
1）本工程要求所用設備采用技術先進且成熟、可靠，并具有連續穩定生產的產品，不接受試制品。
2）賣方保證滿足買方提出的設計參數，滿足*家、行業有關標準規范。

3）原材料、機電配套件的采購，按質量手冊要求的程序進行。并出具合格證、質量證明書，證明齊全。
4）對重要零部件，有試棒化學成分報告、抗拉強度、屈服強度試驗報告、無損探傷報告、硬度報告、加工檢查記錄。
5）對要求較gao的尺寸、形位等公差用相應的機床加工以保證加工精度。

2、售后服務

 售前服務：
 1、設備型號的選擇。
 2、根據客戶的特殊要求，設計制造產品。
 3、為客戶培訓技術人員。
 4、公司免費派工程技術人員到用戶現場為用戶規劃場地、設計較好流程和方案。
 售中內容：
 1、產品的驗收。
 2、協助客戶擬訂施工方案。
 售后保障：
 1、免費指派專門的售后服務人員，到達現場指導客戶安裝調試。
 2、現場培訓操作人員。
 3、設備使用后期的維修保養。
