振動篩的工作原理以及工作特性

發布日期：2015-09-05 作者：隆中

振動篩的振動原理是：

利用旋轉的帶有偏心質量的軸系所產生的離心力，強迫與之連接的篩箱產生振動。這個帶有偏心質量的軸系總成我們稱之為振動器。

1、圓振動篩工作原理：

由一串安裝在篩箱重心位置的帶有偏心質量的軸系，旋轉時所產生的離心力帶動篩箱振動，篩箱各點的運動（振動）軌跡為圓。如果軸系沒有安裝在篩子的重心位置，篩箱各點的運動軌跡為橢圓。因此圓振動篩又叫單軸振動篩。

2、直線振動篩的工作原理：

由兩串安裝在篩箱上的帶有偏心的軸系帶動篩箱振動，兩串偏心軸系同步反向運轉，在各瞬時位置中，兩組偏心質量產生的離心力沿振動方向的分力總是互相疊加，而在其法向，離心力的分力總是互相抵消，從而形成單一的沿振動方向的激振力，使篩箱作往復直線振動。因此，直線振動篩也稱為“雙軸振動篩”。

3、自同步直線振動篩的工作原理：

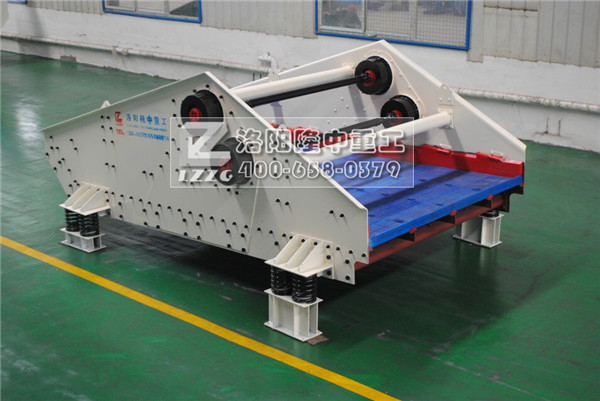

上圖是一個典型的自同步直線振動篩的外形圖，它的工作原理與直線振動篩的工作原理一樣，不同的是它的兩串偏心軸系同步反向運轉不是靠齒輪起作用的。而是靠兩組偏心塊運轉過程中會產生一個互相追逐的力，這個互相追逐的力較終造成兩串偏心軸系同步反向運轉，達到直線振動的目的。

振動篩的工作特性

1、屬于振動設備：一般的機械設備只旋轉，不振動。而振動篩的主要部件篩框、振動器、篩面在正常工作過程中都是處于劇烈的振動狀態。特別是振動器，不但gao速旋轉，還參與振動。

2、工作條件比較惡劣：振動篩一般用于篩分礦石和煤炭，入料比重大、粒度大，振動篩的篩面不但本身參與gao強度振動，還時刻承受物料沖擊。

3、對處理量和篩分效果要求比較gao：每小時每平方米處理能力通常在10噸以上，篩分效率一般要求80%以上。

4、出現故障不容易彌補：振動篩故障主要表現在齒輪打牙、軸承損壞、橫梁斷裂、側板開裂等。特別是側板開裂，現場很難彌補。對振動篩而言，任何小的問題都可能導致嚴重的結構損壞，甚至整臺設備報廢。

關于振動篩的更多信息，可咨詢振動篩廠家隆中重工。
